Zetron Instrument se spécialise dans la fourniture de solutions personnalisées pour l'analyse et la surveillance de précision.

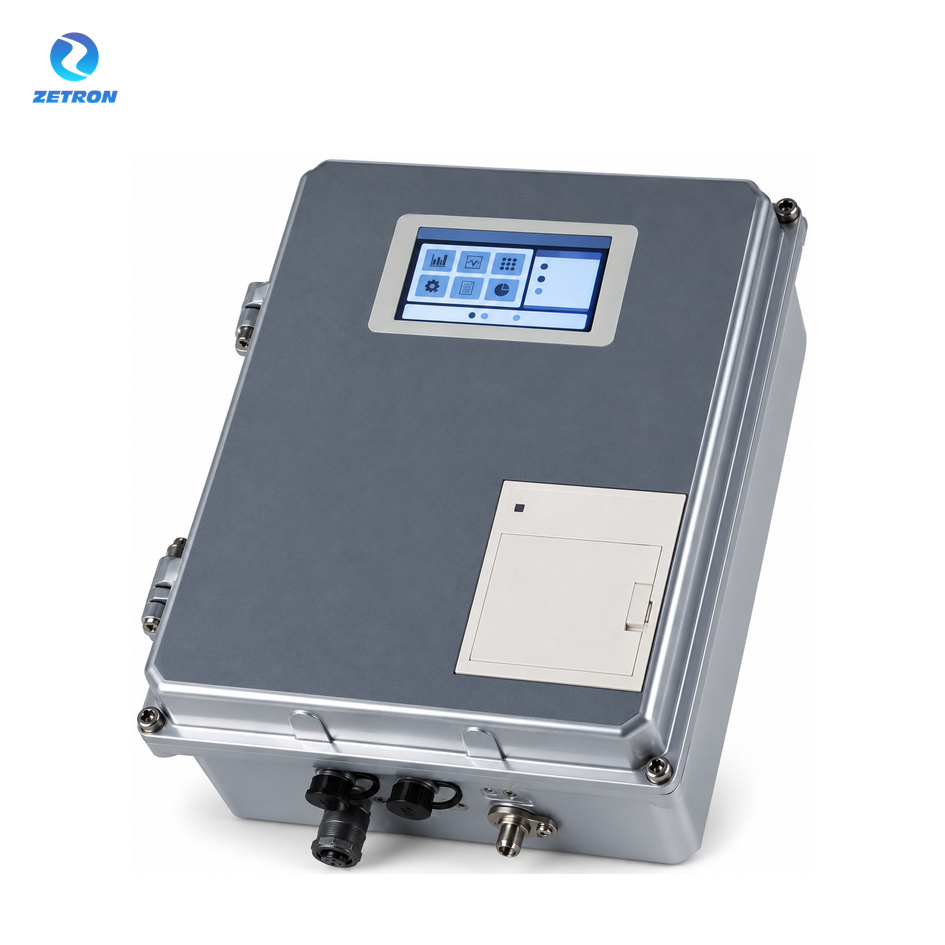

Compteur de particules d'huile en ligne OPC-5C pour la surveillance continue de la propreté de l'huile
Compteur de particules en ligne OPC-5C
Comptage automatique des particules en ligne et classification de la propreté
pétrole en ligne continu
surveillance de la propreté
L'OPC-5C se monte sur les systèmes hydrauliques et de lubrification pour une surveillance automatique en ligne des particules. Il fournit des relevés du nombre de particules et des indices de propreté à intervalles définis par l'utilisateur.
Mesure en ligne pour les systèmes installés
Flux de travail en ligne
Applications typiques
Capacités de base
Mesure facultative
Ajouter un capteur d'activité de l'eau pour mesurer l'activité de l'eau et la température de l'huile.
Spécifications techniques
Données de performance et de configuration fournies pour OPC-5C.
| Paramètre | Spécification | Paramètre | Spécification |
| source lumineuse | Laser à semi-conducteur | Portée de détection | 1 à 600 μm, selon le capteur |
| Gamme de tailles de particules | 1 à 100 μm (ISO 4402) 4 à 70 μm(c) (GB/T 18854, ISO 11171) |
Sensibilité | 1 μm (ISO 4402) 4 μm(c) (GB/T 18854, ISO 11171) |
| Canaux de détection | 8, avec des paramètres de taille de 0,1 μm | Volume d'échantillonnage | 10 mL par test |
| Erreur de volume d'échantillonnage | Meilleur que ±3% | Volume de comptage | 10 mL |
| Flux de mesure | 5 à 60 mL/min Débit par défaut : 20 mL/min |
Flux de nettoyage | 5 à 60 mL/min Débit par défaut : 20 mL/min |
| Volume de chasse d'eau | 0 à 90 mL Incréments de 1 mL |
Limite de coïncidence | 12 000 à 40 000 particules/mL dépendant du capteur |
| répétabilité du comptage | RSD <2% | Erreur de comptage relatif | degré de contamination ±0,2 |
| Stockage des résultats | Mémoire interne ou clé USB | Pression en ligne | 0,1 à 0,6 MPa Jusqu'à 40 MPa avec réducteur en option |
| Intervalle en ligne | 1 s à 10 h 59 min 59 s | température de l'échantillon | 0 à 80 °C |
| Température de fonctionnement | −20 à 60 °C | température de stockage | −30 à 80 °C |
| Alimentation électrique | 100 à 265 V CA ou 24 V CC | Communication | Norme RS232 |
| RS485 en option | |||
| Dimensions | 310 × 250 × 125 mm | Poids net | 5 kg |
Les spécifications peuvent être mises à jour au fur et à mesure de l'évolution du produit. Veuillez confirmer la configuration finale avant de passer commande.
Fonctions du système
Logements industriels
Les trous de fixation facilitent l'installation sur le système.
Le boîtier en aluminium moulé convient aux environnements industriels exigeants.
Normes et fonctions du système
Fonctions de classification, d'étalonnage et de données modifiables.
| Fonction | Détails |
| Principe de mesure | méthode d'obscurcissement de la lumière |
| Normes intégrées | NAS 1638 ISO 4406 : 1987, 1999 et 2017 GB/T 14039-2012 |
| Normes GJB et AS | GJB 420A-1996 GJB 420B-2006 et 2015 AS4059E et AS4059F, différentiel et cumulatif |
| Normes supplémentaires | ROCT 17216-1971 et 2001 SAE 749D-1963 NAS 1638 / ISO 4406 |
| Norme personnalisée | Jusqu'à 990 tailles de particules Incréments de 0,1 μm |
| Base d'étalonnage | ISO 4402 GB/T 18854-2002 (ISO 11171:1999) ROCT |
| Courbes stockées | ACFTD, ISO MTD et GOST Trois courbes stockées simultanément |
| Signalement | Imprimante intégrée pour les rapports de test |
| stockage de données | Mémoire interne ou disque dur USB externe |
| Communication | Norme RS232 RS485 en option avec protocole de communication |
| Fonction de chasse d'eau | Volume de chasse d'eau réglable de 0 à 90 ml |
| Installation | Trous de fixation pour l'installation du système |
Les identifiants standard sont indiqués dans le document fourni. Veuillez vérifier la version et la configuration souhaitées avant de passer commande.
